MP 강합성 라멘교

MP(Multi Purpose) 판형 합성형 라멘교

1) 공법개요

가설 완료 단계에서 상부구조의 거더에 회전과 이동이 가능한 받침구조 설치로 우각부에 발생하는 회전에 의한 휨모멘트와 온도변화에 의한 휨모멘트를 감소시켜 중앙부의 휨모멘트와 균형을 이루고 형고를 낮추며, 필요시 고강도 강거더를 이용한 다단계 프리플렉션을 도입하여 시공성 및 경제성을 향상시킨 강합성 라멘공법

2) 공법특성

  • - 거더하단에 회전 및 이동가능 받침구조 설치 : 가설단계의 부모멘트 및 온도하중 미발생으로 구조안전성 우수
  • - 전도방지 앵커 설치 : 가설시 거더의 전도방지로 중대재해 예방
  • - 공장제작 : 급속시공 및 별도의 제작장 불필요
  • - 저형고, 장지간 가능 : 20m-55m
  • - 도심지역 및 경관연출 필요시 유리

주요공정

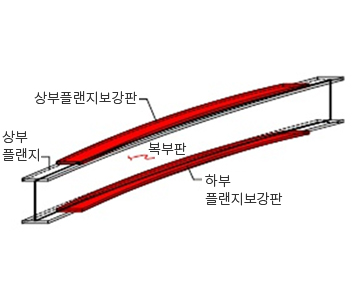

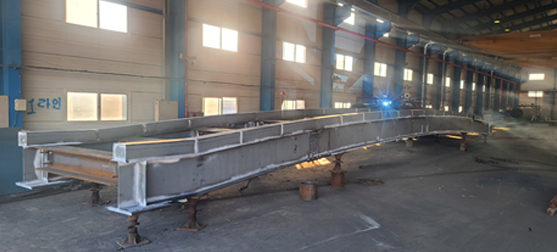

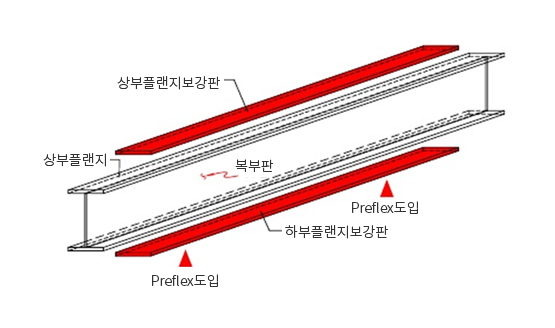

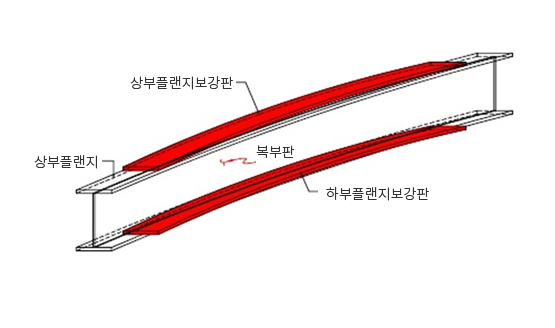

[강형제작 및 보강판 임시접합]

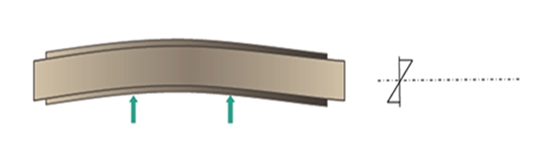

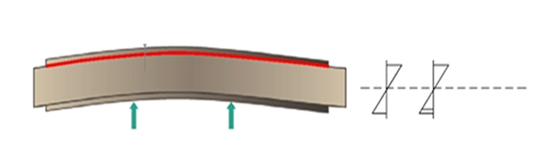

[Preflex 도입]

주요공정

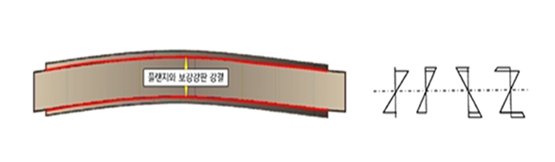

Preflex 하중재하중 보강판 용접

주요공정

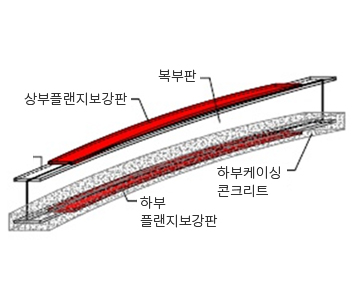

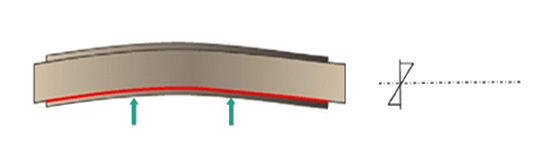

하부케이싱 콘크리트 제작
[Preflex 해제]

3) 제작방법

기존 강합성 라멘교 강결구조

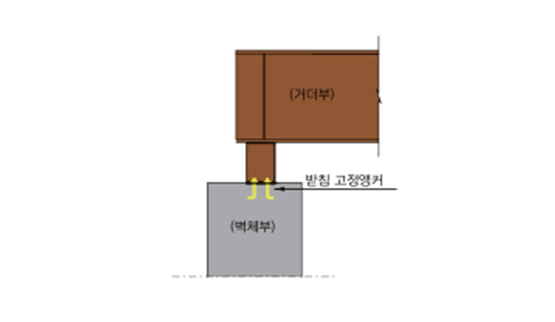

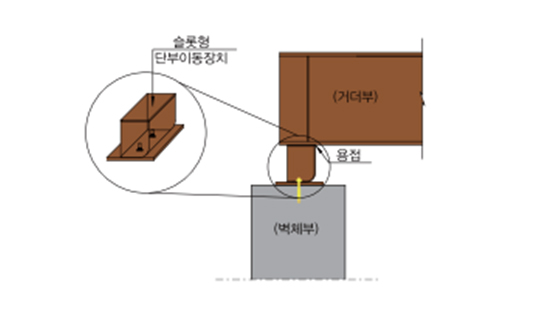

MP 합성라멘교 받침구조

4) 거더단면

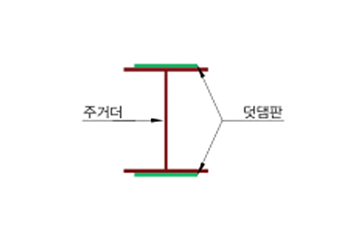

판형거더

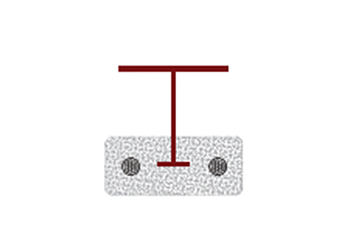

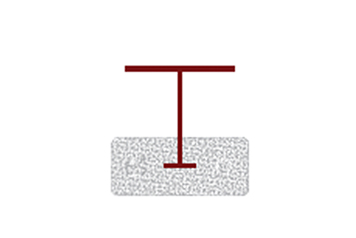

PF합성거더

PSC합성거더

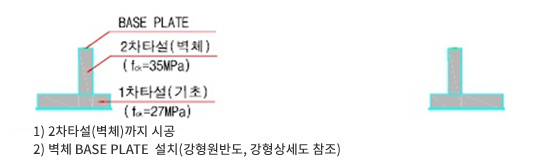

5) 시공 순서

STEP 1. 강거더 제작 및 프리플렉션 재하

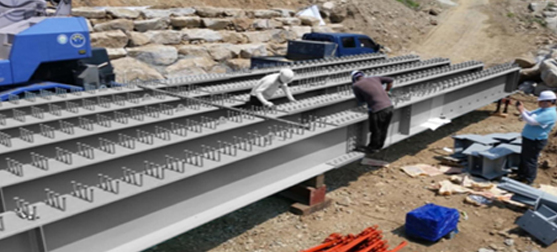

STEP 2. 강거더 반입 및 지조립

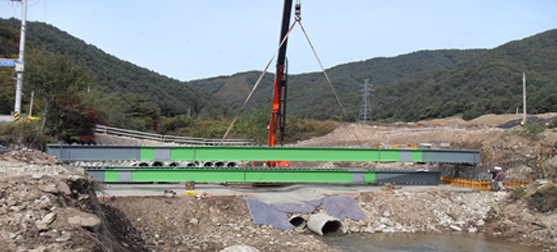

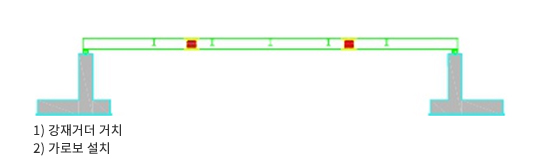

STEP 3. 강거더 거치

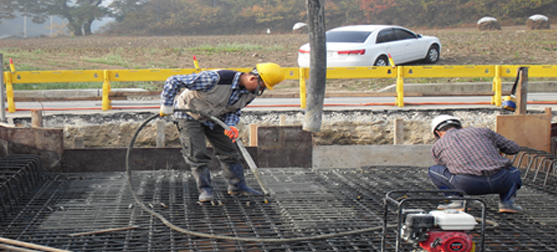

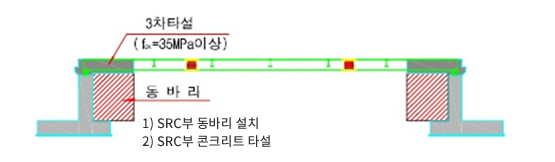

STEP 4. SRC부 콘크리트 타설

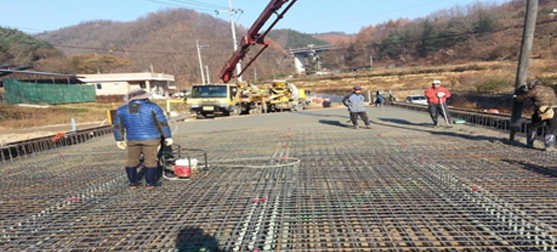

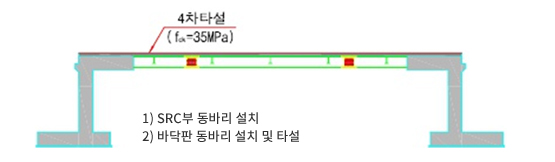

STEP 5. 바닥판 콘크리트 타설

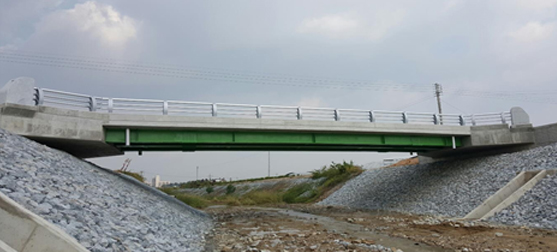

STEP 6. 교량 완공

6)공법적용

차도교

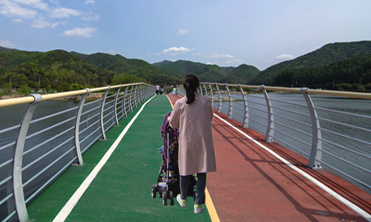

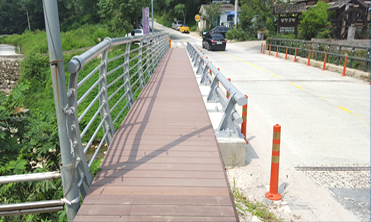

인도교(보도교)

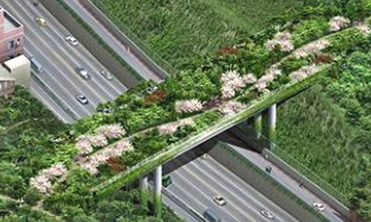

생태통로

공법적용성

단경간 교량(20m~50m)
2경간 교량(60m~80m)
3경간 교량(90m~110m)
생태 교량(20m~50m)
보도육교(20m~50m)
