MP USB 거더교

1) 공법개요

박스거더의 형고를 교량상부의 횡구배에 비례하도록 달리 제작하여 강재량을 절감시키고 하부구조의 상면을 평면으로 시공함으로써 경제성과 시공성을 크게 향상시켰으며 장경간 필요시 경간 지점부 하부에 콘크리트를 타설하여 이중합성구조를 활용할 수 있는 공법

2) 공법 특징

  • - 거더의 형고를 상부의 횡구배에 비례하게 제작 : 강재량 절감 또는 거더 개수 감소
  • - 경간 지점부 하부플랜지에 콘크리트를 타설 : 100m이상 장경간 가능 및 강재량 절감
  • - 교대 및 교각의 상면을 평면으로 계획 : 거푸집, 철근, 콘크리트의 사용량 절감
  • - 교량받침 설치 개소 절감으로 유지관리비 절감
  • - 공장제작 : 급속시공 및 별도의 제작장 불필요
  • - 장지간 가능 : 50m~130m
  • - 도심지역 및 경관연출 필요시 유리

3) 거더단면

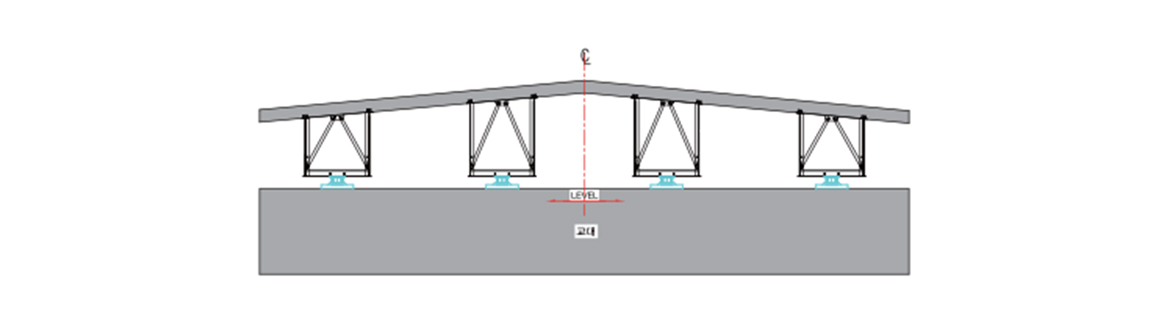

횡단면도

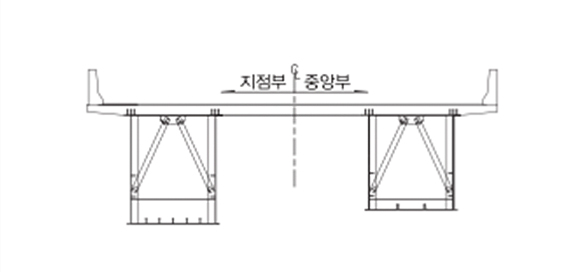

U형 거더

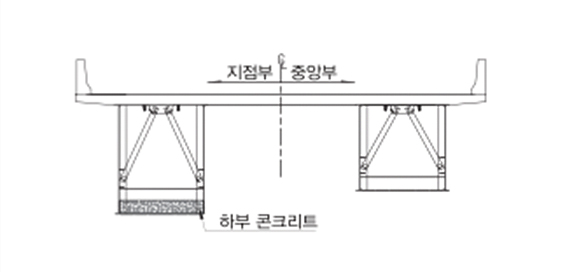

이중합성형 거더

4) 시공 순서

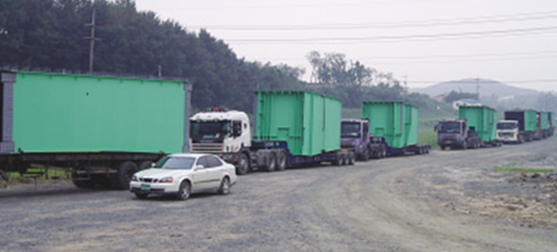

STEP 1. 거더 현장 반입

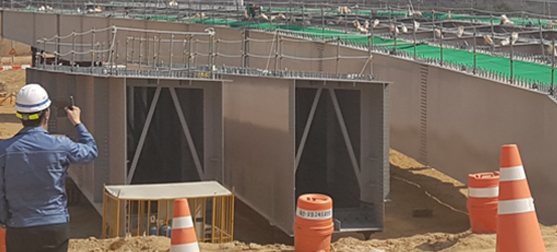

STEP 2. 거더 연결

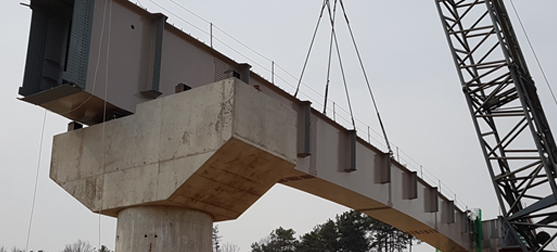

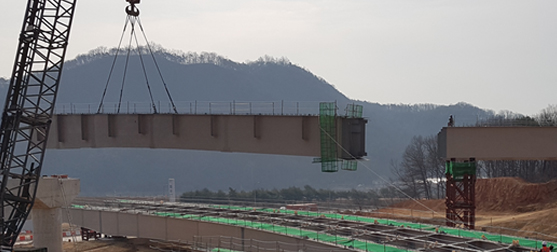

STEP 3. 거더 인양

STEP 4. 거더 거치

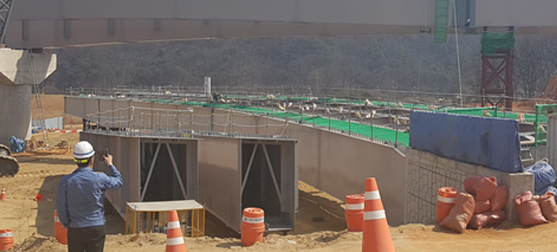

STEP 5. 현장 이음부 볼트 체결

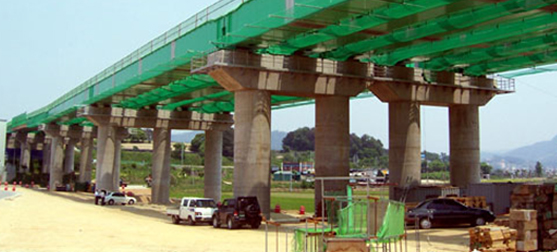

STEP 6. 거더 가설 완료

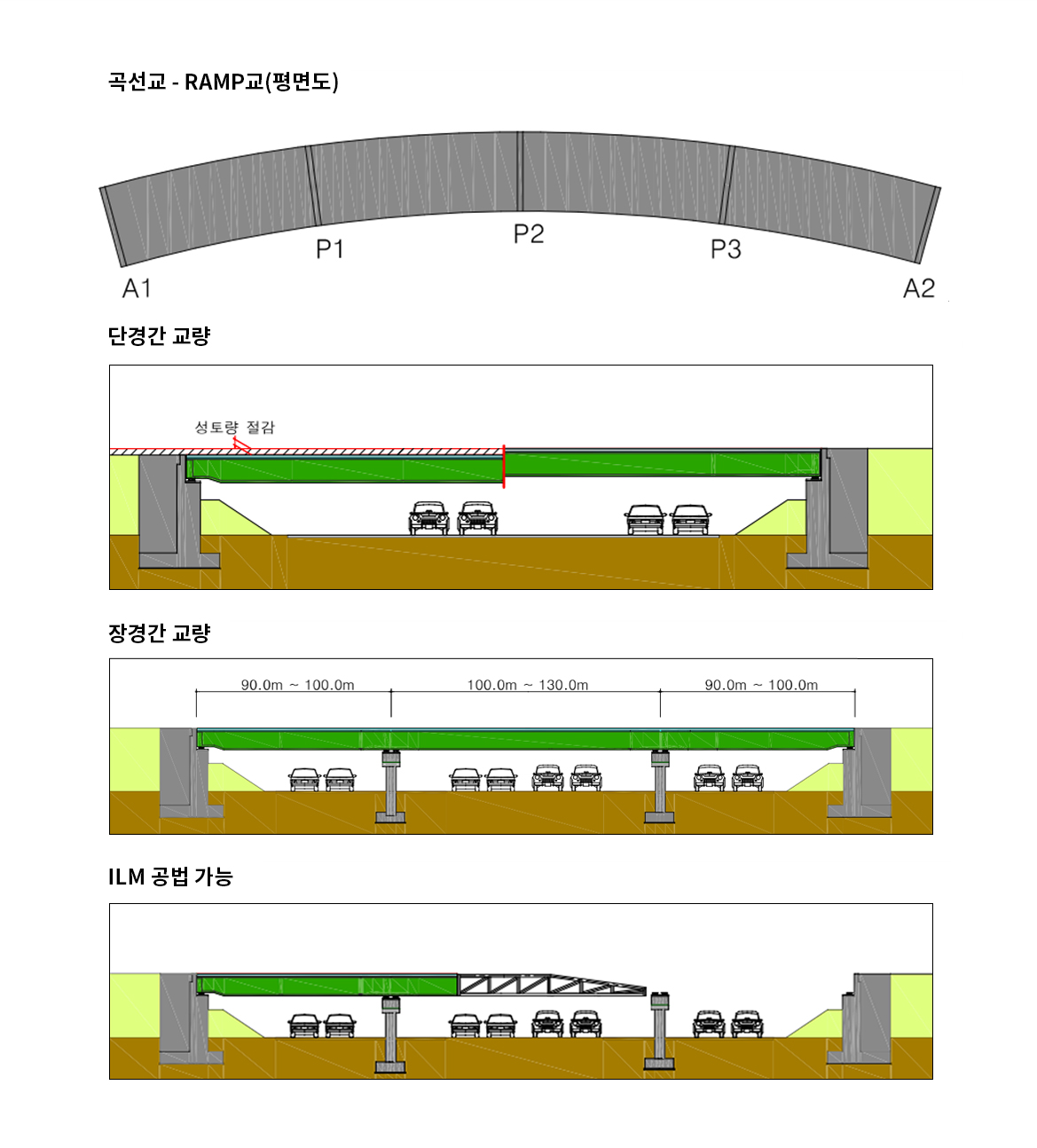

5) 공법 활용
