MP(Multi Purpose) 판형 합성형 거더교

1) 공법개요

I형강 또는 H형강의 상하부 플랜지에 강판을 덧댄 후 단계별 선행하중을 도입하면서 강판을 단계별로 용접하여 합성시키고, 선행하중을 해제시켜 프리스트레스를 도입하여 강성을 증진시킨 거더를 이용하여 효율을 극대화시킨 거더공법

2) 공법구성

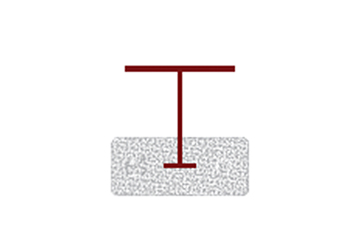

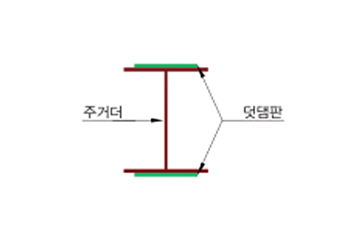

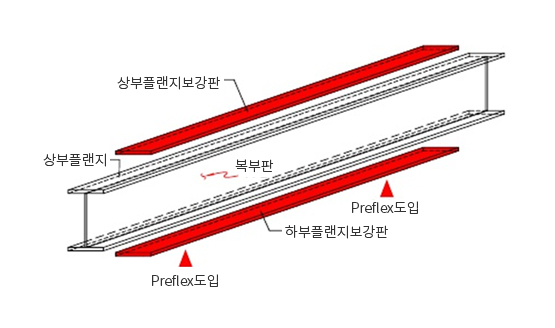

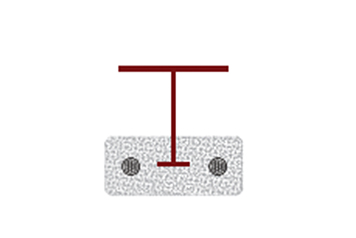

I형 강재빔 + 보강판

주요공정

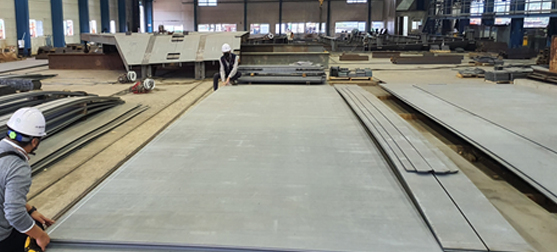

[강형제작 및 보강판 임시접합]

[Preflex 도입]

Preflex 하중재 하중 보강판 용접

[Preflex 해제]

3) 제작방법 및 시공순서

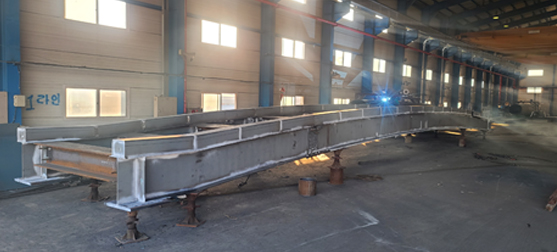

제작방법

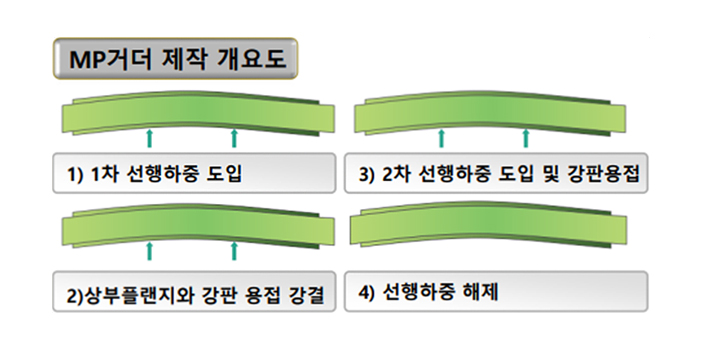

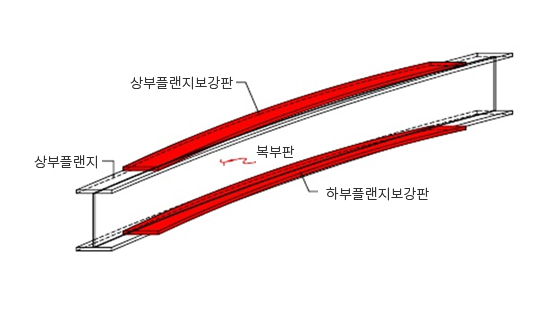

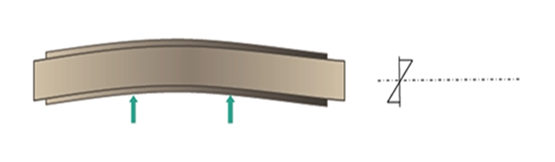

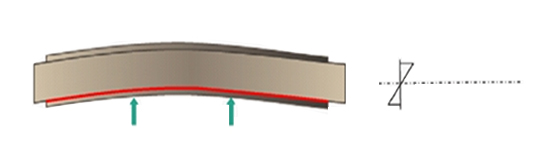

[제1단계] 1차 선행하중 도입
[제2단계] 하부플랜지와 강판용접 강결

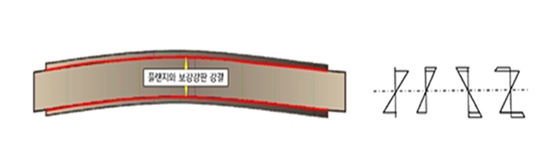

[제3단계] 2차 선행하중 도입 후 상부플랜지와 강판용접 강결

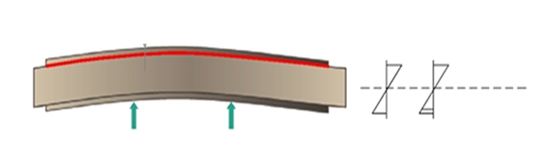

[제4단계] 선행하중 해제

시공순서

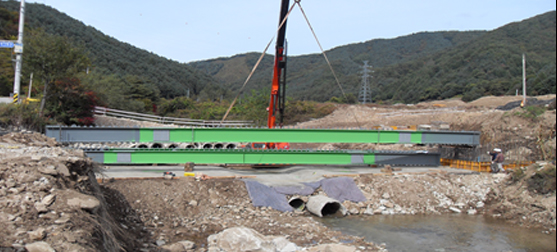

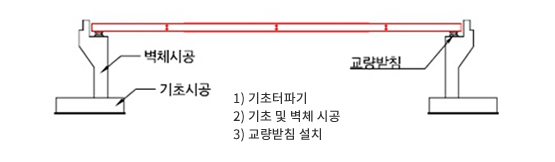

시공 1단계 : 하부구조물(기초 및 벽체) 시공 및 교량받침 설치

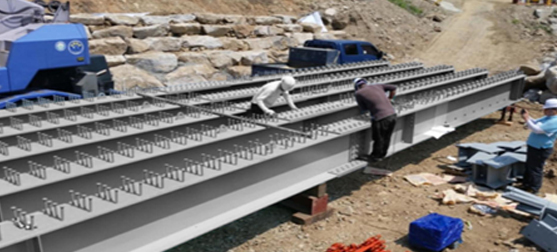

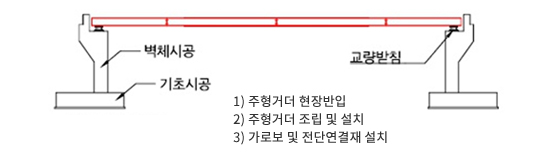

시공 2단계 : 강재거더 조립, 설치 및 가로보 거치

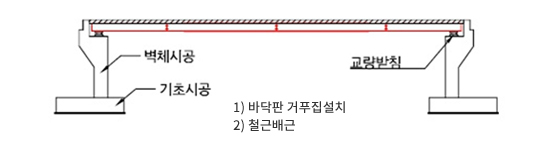

시공 3단계 : 바닥판 거푸집설치 및 철근배근

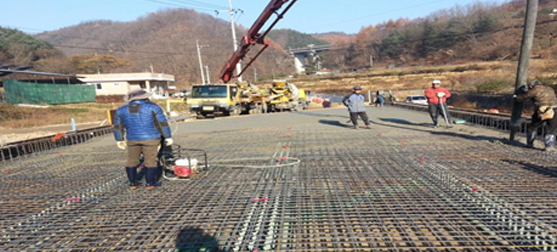

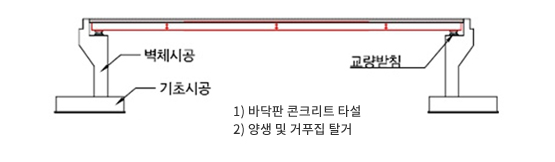

시공 4단계 : 바닥판 콘크리트 타설

5)공법적용

차도교

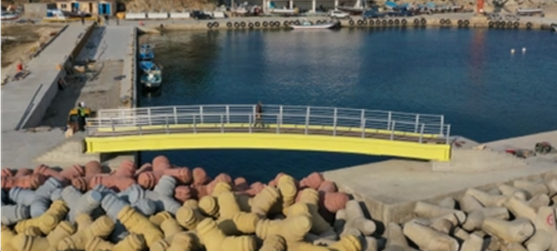

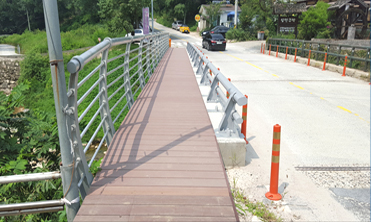

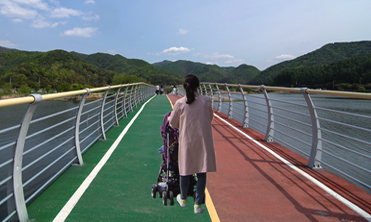

인도교(보도교)

생태통로

공법적용성

도로횡단 교량
하천횡단 교량
종곡선 교량
