MP 강관거더교

1) 공법개요

강관거더 상하부의 단면두께와 복부 단면두께를 다르게 적용함으로써 구조효율성을 높이고 경제성을 크게 개선시킨 비균일 단면 강관거더 공법

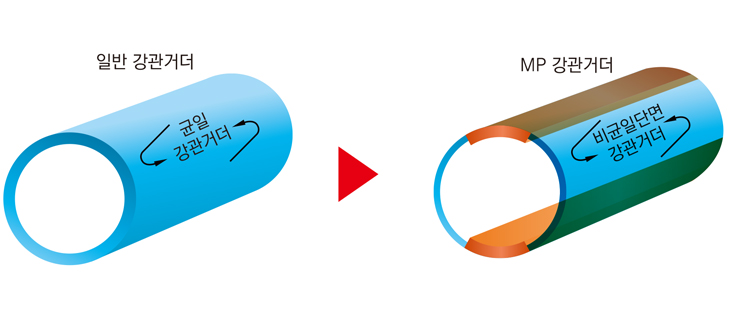

단면구성 기본개념

특징

  • 1) 강관 지점부 상ㆍ하부에 비균일 단면을 설치하거나 또는 강관내부 상ㆍ하부에 보강강판을 덧대며, 지점부에 수직보강재를 설치하여 강성을 증대
  • 2) 강관거더 자중 감소로 자중에 의한 단면력 발생 감소
  • 3) 적은 강재량으로 동등 또는 동등이상의 구조효율성 발휘
  • 4) 단면력이 크게 발생하는 장경간 인도교 계획 시 지점부에는 중앙의 복부판 설치하여 구조안전성 증대

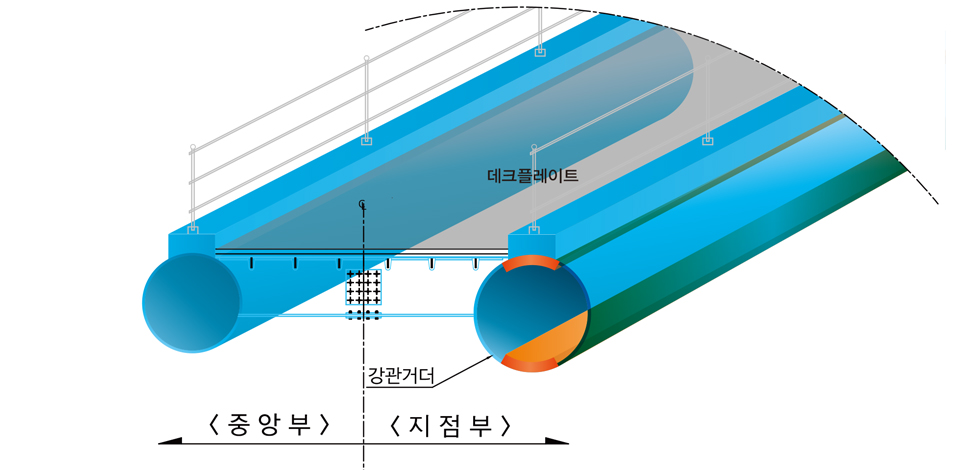

강관거더 횡단면도

중앙부

휨모멘트가 작아 강관규격을 소구경으로 계획가능하며,
사하중 경감으로 경제성이 뛰어남.

지점부

휨모멘트와 전단력이 지점부에 크게 작용하므로 대구경강관
적용 및 내부 수직재를 보강하여 구조적 안전성을 확보함.

2) 경간별 최대지간

  • 단경간 : 50m
  • 2경간 이상 : 130m

3) 강관거더 타입별 제작순서 및 시공순서도

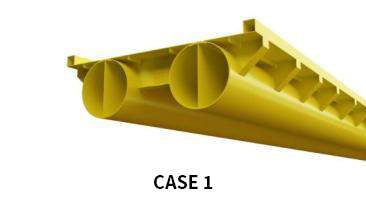

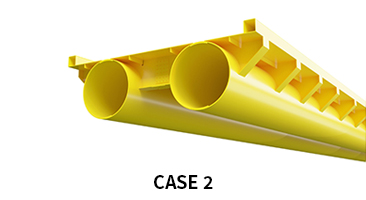

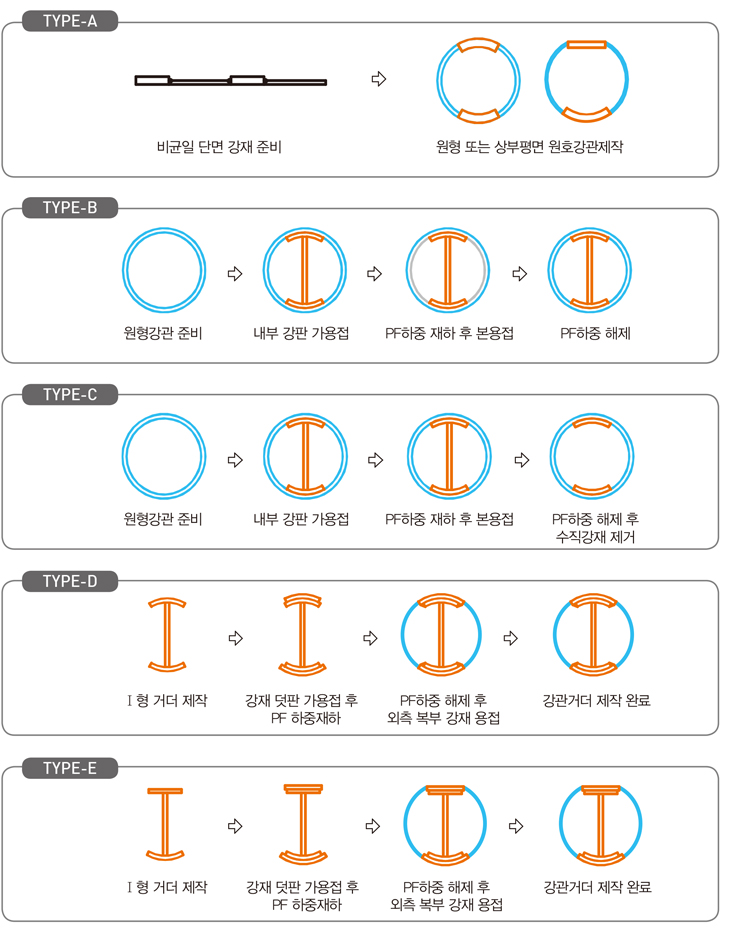

- 강관거더 타입별 제작순서

- 시공순서도

SETP 1. 원자재 입고

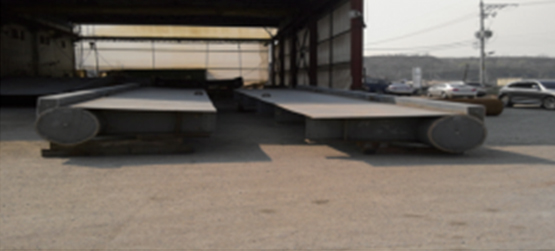

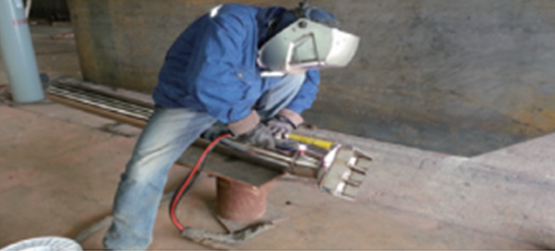

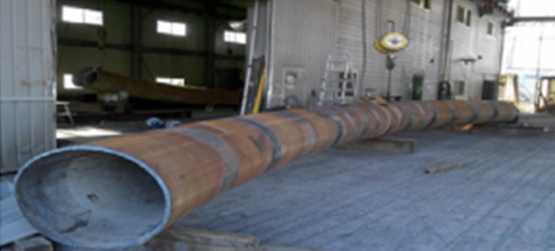

SETP 2. 강관 제작 및 공장 용접

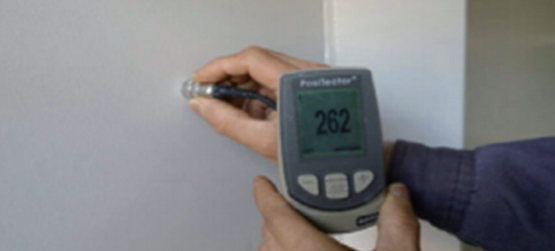

SETP 3. 공장 도장 작업 및 도막 두께 검수

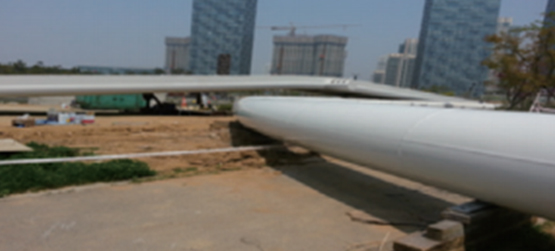

SETP 4. 현장 운반 및 지조립

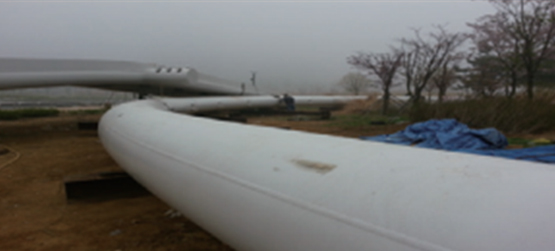

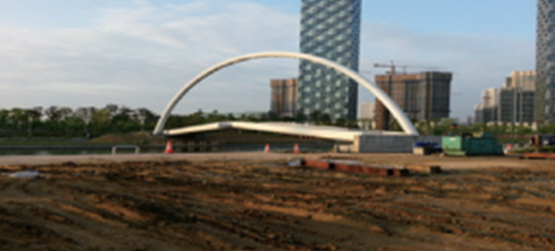

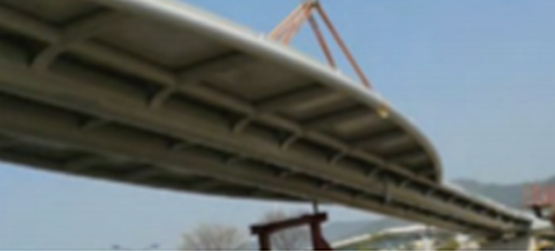

SETP 5. 거더 가설 및 데크플레이트 설치

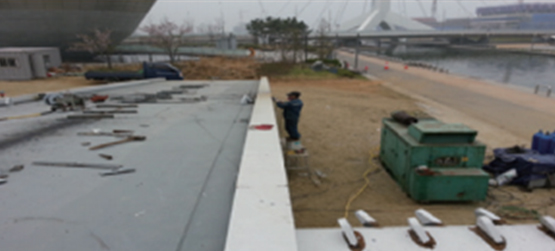

SETP 6. 난간 및 마무리 작업

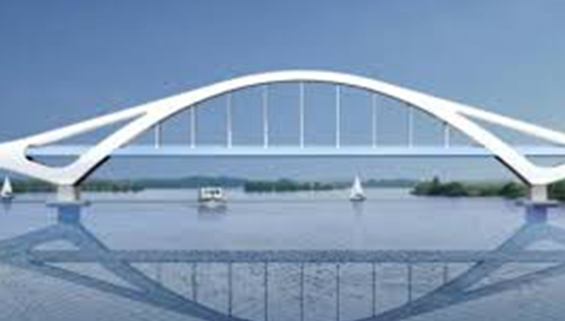

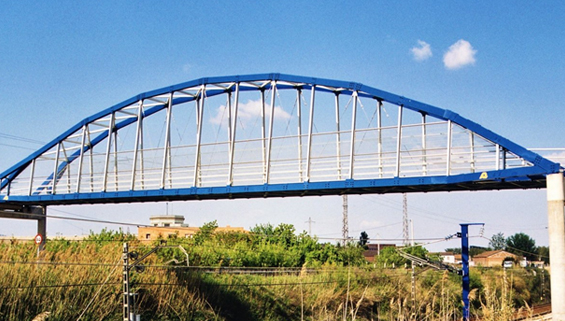

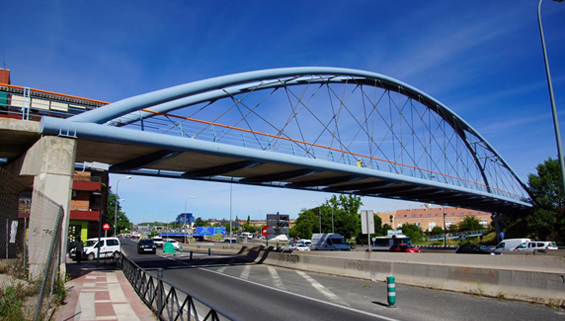

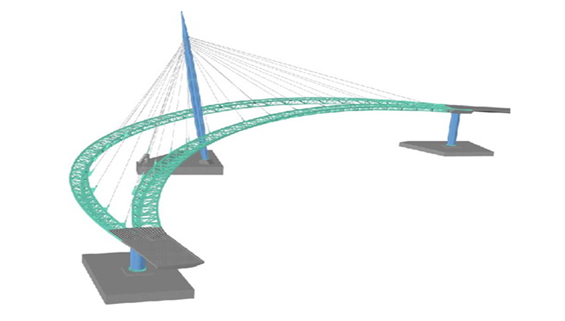

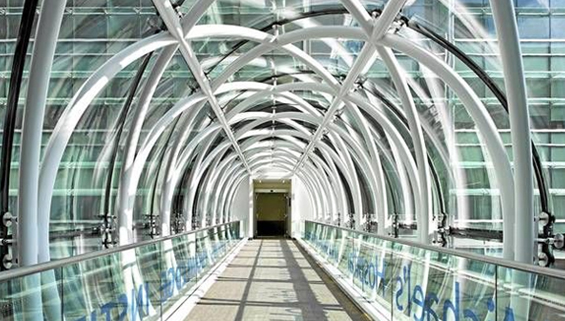

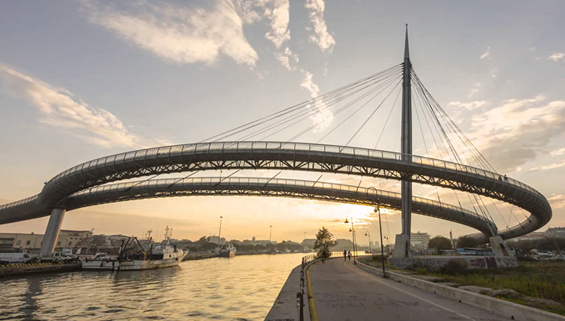

4) 강관거더 적용성
