MP(Multi Purpose) PF 합성형 거더교

1) 공법개요

I형강 또는 H형강의 상·하부 플랜지에 강판을 덧댄 후, 단계별 프리플렉스 하중을 도입, 용접하여 합성시키고, 케이싱 콘크리트를 타설한 후 선행하중을 해제시켜 프리스트레스를 도입하여 강성을 증진시킨 거더를 이용하여 효율을 극대화한 거더공법

2) 공법구성

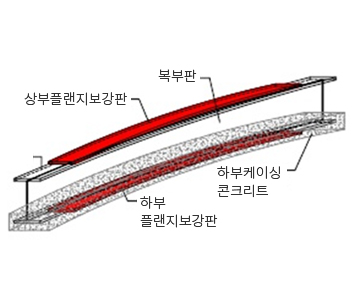

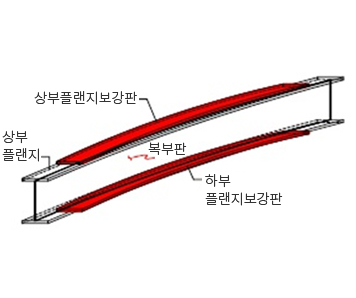

I형 강재빔 + 보강판 + 강연선 + 하부케이싱

주요공정

[강형제작 및 보강판 임시접합]

[Preflex 도입]

주요공정

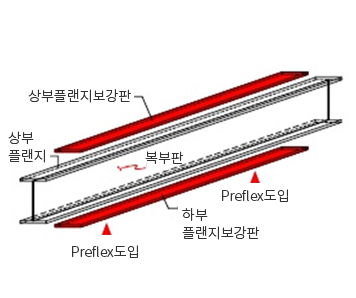

Preflex 하중재하중 보강판 용접

주요공정

하부케이싱 콘크리트 제작

[Preflex 해제]

3) 제작방법 및 시공순서

제작방법

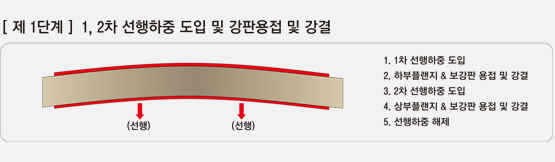

[제1단계] 1,2차 선행하중 도입 및 강판용접 및 강결

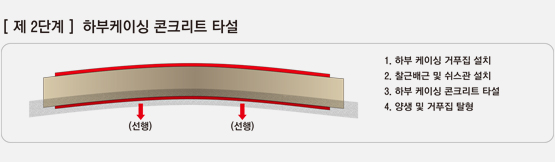

[제2단계] 하부케이싱 콘크리트 타설

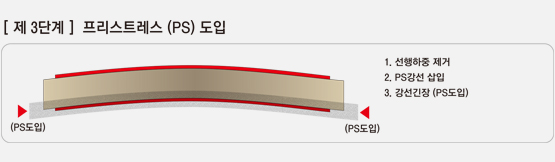

[제3단계] 프리스트레스(PS)도입

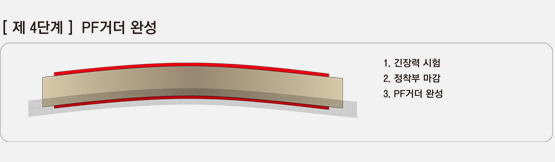

[제4단계] PF거더 완성

시공순서

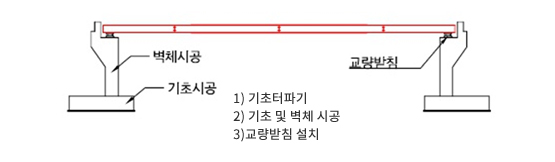

시공 1단계 : 하부구조물(기초 및 벽체) 시공 및 교량받침 설치

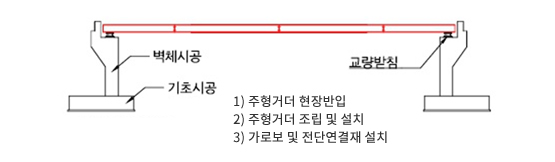

시공 2단계 : 강재거더 조립, 설치 및 가로보 거치

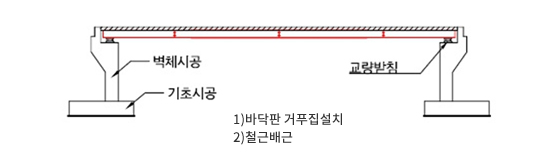

시공 3단계 : 바닥판 거푸집설치 및 철근배근

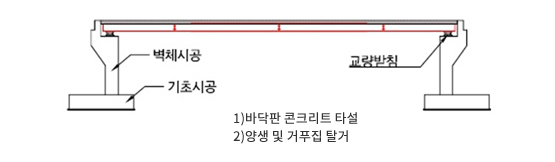

시공 4단계 : 바닥판 콘크리트 타설

5)공법적용

차도교

인도교(보도교)

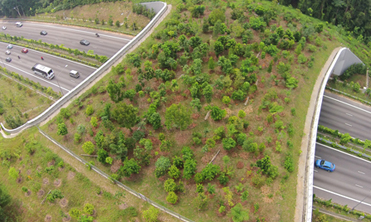

생태통로

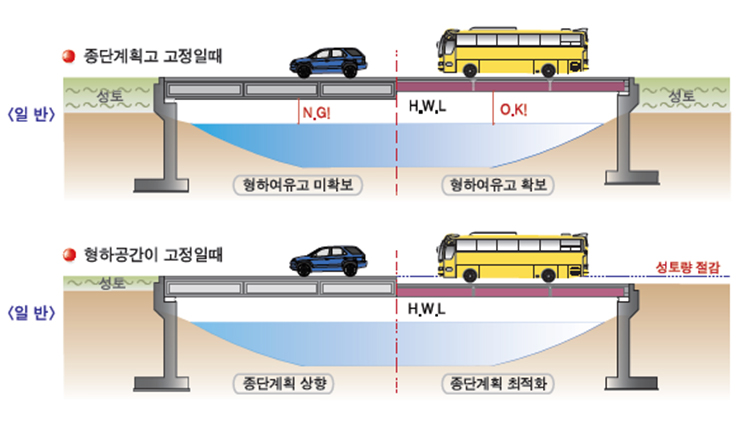

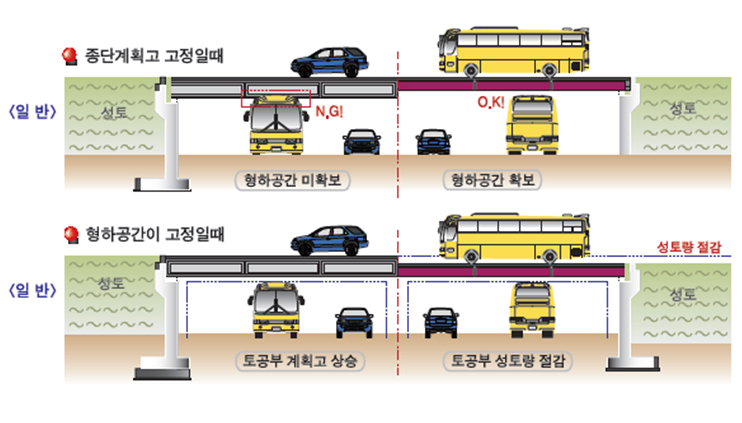

공법적용성

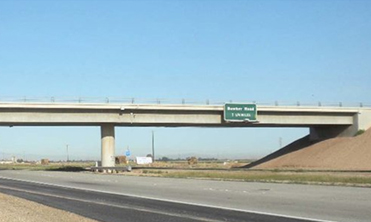

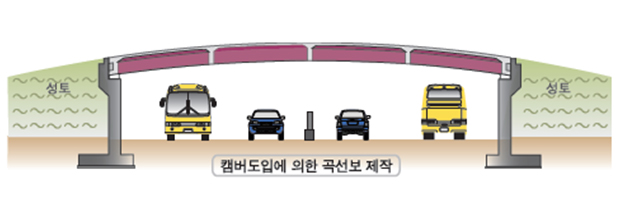

도로횡단 교량
하천횡단 교량
종곡선 교량
