MP 보도교 및 목교

1) 공법개요

MP거더를 적용한 보도교로서 적정 지간장에 따라 라멘형식 또는 거더형식으로 계획이 가능하며, MP상로 보도교, MP하로 보도교, MP강재 보도교, MP경관 보도교 등으로 나눈다.

2) 경간별 최대지간

  • 단경간 : 50m
  • 2경간 이상 : 130m

3) 보도교의 종류별 형태와 구성

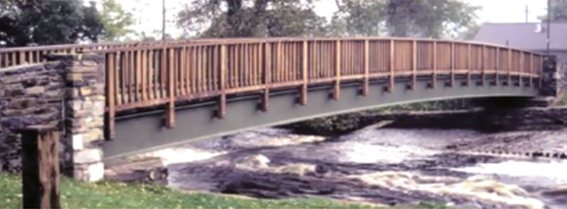

목교

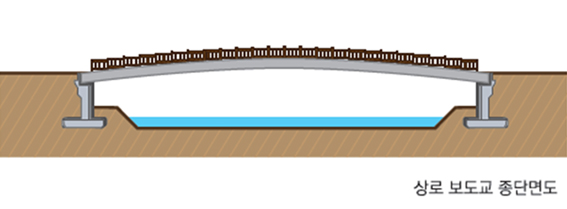

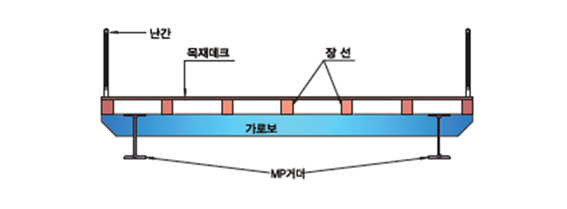

상로 보도교

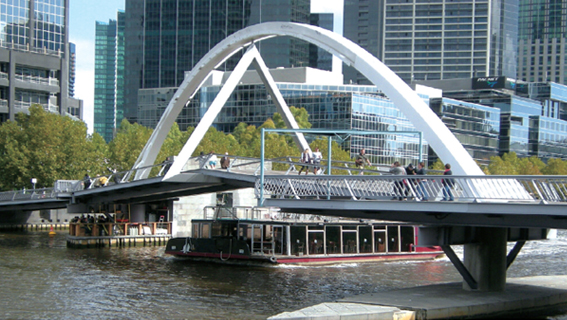

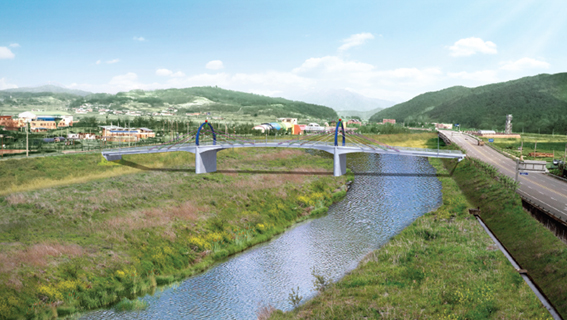

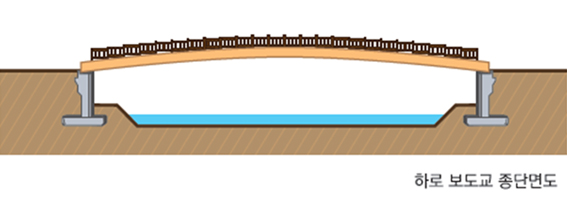

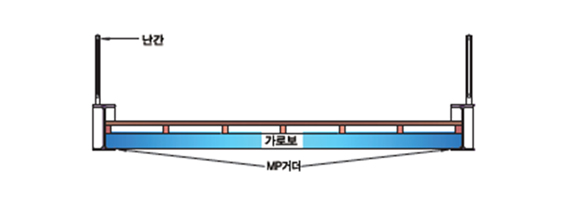

중ㆍ하로 보도교

4) 보도교 형식별 공법비교

공법비교

구분 MP 상로 보도교 MP 하로 보도교 강재 보도교

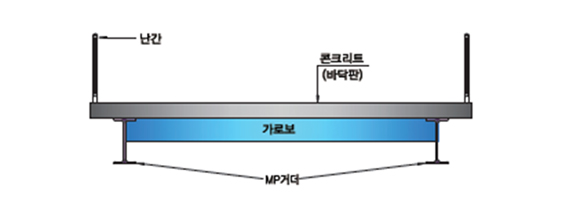

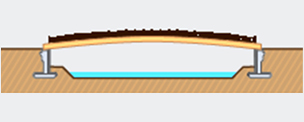

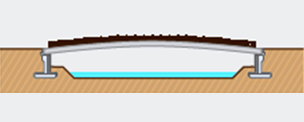

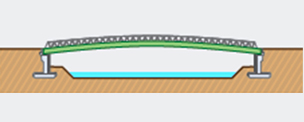

단면도
특징 MP거더를 적용한 보도교로서
적정지간장에 따라 라멘형식 또는
거더형식으로 계획이 가능하여 적용성이
우수한 공법
MP거더를 적용한 보도교로서
하로교로 계획하여 하천의 통수단면 또는
도로통과 단면의 형하공간 확보에 유리한 공법
일반강재를 사용한 보도교로서 지간장에
비해공사비가 고가이며 형고가 높아 형하공간
확보에 불리한 공법
직접공사비 120만원/㎡ (데크제외) 140만원/㎡ (데크제외) 140만원/㎡ (데크제외)
받침유무 지간장에 따라 받침 우뮤적용 받침 있음 받침 있음
형고(30m기준) 1.0 0.7 1.6
